可監控市電或UPS輸出電壓、輸入電壓、電池組電壓、負載電流等監控，此儀表是單項表。智能數顯單相電流測量儀表，通過直接交流采樣，微電腦數字化處理，真有效值算法測量電流,并由高亮液晶屏顯示的數顯智能電流表。一路繼電器報警輸出，可設置成上限報警，下限報警或上下限報警。一路模擬量變送輸出（0~20mA或4~20mA等）

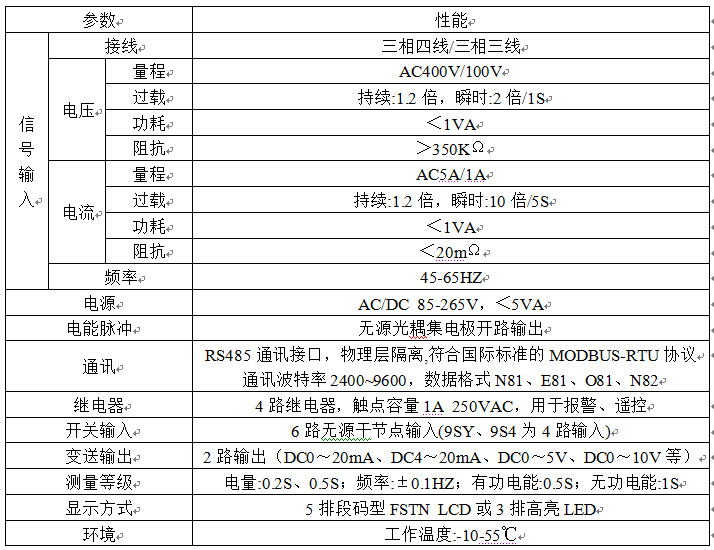

技術參數：
RS485通信模塊：
RS458支持標準的Modbus-rtu協議命令：01H，02H，03H，04H，05H，0FH，10H。波特率：2400，4800，9600。數據格式：8位數據位，無校驗位，1位停止位;8位數據位，奇校驗，1位停止位;8位數據位，偶校驗，1位停止位;8位數據位，無校驗位，2位停止位。通信地址，波特率，數據格式可通過儀表菜單設置。全部的測量電參量、參數設置可通過RS485接口讀出，可與各種PLC，HMI，組態軟件組網。
繼電器輸出模塊：
最多可選配4路繼電器，繼電器可工作于報警狀態或遙控狀態。當工作于報警狀態，繼電器于測量的電參量中一個相關聯，低于或高于設定的報警值則繼電器動作;當工作于遙控狀態，通過RS485接口，Modbus-rtu命令的05H,0FH,10H控制繼電器的動作。
開關量輸入模塊：
最多可選配6路開關量輸入，采用干結點電阻開關信號輸入方式，儀表內部配備+15V 的工作電源，無需外部供電，可用于監測如故障報警節點、分合閘狀態、手車位置、電容補償柜電容投入狀態等，狀態信息可以通過通訊接口遠傳至智能監控系統等，配合遙控/報警繼電器功能可方便實現自動分合閘。開關量輸入監測的狀態可設置為繼電器輸出動作的條件，實現一些閉鎖、互鎖等功能。
變送輸出模塊：
最多提供2路模擬量變送輸出功能，每一路都可選擇26個電參量中的任何一個作為變送輸出項，通過儀表本身的變送輸出功能，實現電參量的模擬量變送輸出功能(0~20mA、4~20mA、0~10~20mA或4~12~20mA)，其數量對應關系可任意設置。
三相多功能電量儀 用于檢測機房供電的三相電參數(比如各相電壓、電流、功率、頻率等參數)，每個儀表的大小為96*96*96mm, 一般放置在電箱里。一般將機房供電的三相三線或者三相四線連接到儀表的前面接頭，儀表輸出信號為RS485數據通訊(二芯，雙絞線連接至RS485總線上)。
